概 述
本產品為液壓系統中液壓動力的主要部件，其形式為徑向外排列，閥式配流，可為各種液壓系統提供超高壓壓力油，流量從0.37至24升，壓力從0Mpa至120Mpa，最高轉速1800r/min，并可通軸聯接低壓油泵成為雙級泵，提高工作效率。 結構及原理
R系列徑向柱塞泵有柱塞付、偏心輪、主軸、油路板及壓板組成。電機直接帶動泵主軸旋轉，由于偏心輪的作用，柱塞沿柱塞套往復運動，液壓油經進油閥吸入，經排油閥排出，匯集在一起，進入油路系統。具體結構見圖
一般數據與液壓數據
3.1 結構形式，名稱 徑向柱塞泵，定量泵
3.2 型號 R（基本型號），具體型號見第四節編號示例
3.3 固定形式 用法蘭端面聯接
3.4 驅動與旋轉方向 通過聯軸器驅動，旋轉方向任意。通軸聯接低壓泵的雙級泵請按低壓泵旋轉方向。
3.5 轉速范圍 一般持續為100至1800轉/分。
3.6 安裝位置 垂直安裝（帶外殼加放氣閥可水平安裝）
3.7 流通方向 吸油口和出油口固定，與旋轉方向無關。
3.8 工作壓力 視柱塞直徑而定，見表1
3.9 流量 見表1
3.10 介質 液壓油按GB11118－89要求，在50℃時，運動粘度為27-43mm2/s。
3.11溫度 環境溫度：約－40℃～80℃ 油溫：20℃～60℃ 出廠試驗應在50±4℃下進行。

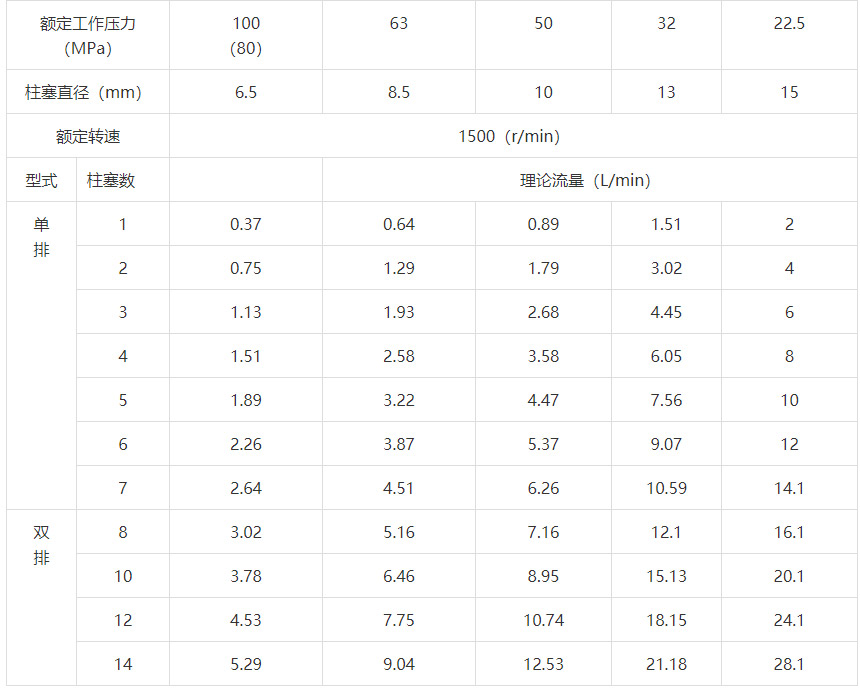

表1： RK系列徑向泵技術參數
|
泵平面數
|
D
|
L1
|
L2
|
L3
|
連接鍵GB1096-79
|
|
單排
|
184
|
32
|
112
|
23
|
6×6×18（B6×18）
|
|
雙排
|
185
|
54
|
139
|
34
|
6×6×28（B6×28）
|
使用須知
|
5.1 本油泵工作介質為YB－N32液壓油，環境溫度低于10℃時，改用低粘度航空液壓油。加油時應用120目濾油網過濾。 5.2 該油泵不論作為電機泵安裝在油箱外，還是裝在油箱內作為一個完整的液壓泵站，使用時必須確保油液面高于吸油過濾器，在卸荷狀態下，空轉10分鐘，點動電機數次，排盡吸油腔內空氣，正常后方可使用。 5.3 使用中嚴格控制油溫20℃～60℃，環境溫度低于應有加溫措施：油溫高于60℃必須有冷卻降溫措施。 5.4 定期檢驗油質，顆粒污染易造成柱塞工作不正�；蚩ㄋ�，油液變質、性能下降會造成軸承及柱塞頂研損，嚴重縮短使用壽命。 5.5 嚴禁超額定壓力運轉。 |
||||||||||||
|
||||||||||||
|
|
型 號
|
a
|
b
|
|
R9X10-8.05
|
215
|
100
|
|
R18X10-16.11
|
150
|
|
|
R22X10-19.5
|
230
|
170
|
|
R22X11-23.5
|
170
|
